授業風景より 耐力壁実験報告ｂｙチーム３ 10月１２日

　建築科２年のチーム３のリーダー、ムラヤマです。はじめまして。　（*＿*）　

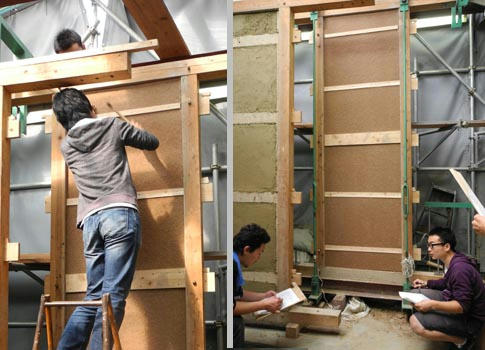

後期授業でおこなういろいろな土壁耐力のうち、わがチーム３では、フォレストボードという自然素材からできた断熱材を張っただけのものを担当しました。５段の薄貫（15*105）にフォレストボードｔ２５を両面に張っています。釘をそのまま打ったのではめり込んでしまうので、今回はひのきの薄板に４５ｍｍの釘を１段につき１０本打って留めています。5段、裏表で１００本の釘が使われています。ボードの継ぎ目部分にはひのきの貫板を使っています。継ぎ目は裏表で違う場所にしてあります。

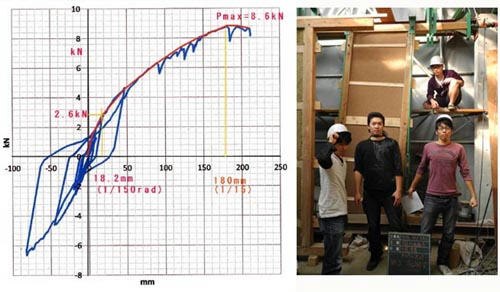

　10月１２日、実験です。タイロッド式で加力して行きます。変形が１８．２ｍｍ、１／１５０radとなるところでクリティカルな壁倍率対応耐力となります。下のグラフにあるように、２．６ｋNとなりましたので、数字上は1.5倍弱となります。ばらつき係数を考慮すると、１倍というところでしょうか。この時点では、ボードに見たところの傷みはほとんどわかりません。浮き上がりがわずかに見られました。

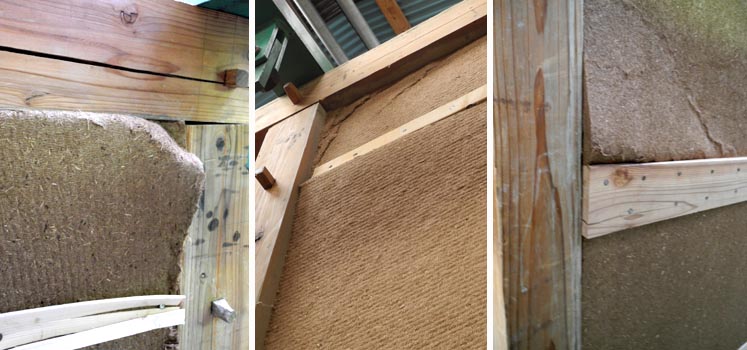

　変形が４５ｍｍほど、1／６０rad程度で、角が圧縮されてつぶれたてきました。浮き上がりは６ｍｍ程度です。この時の耐力は４．６ｋNほどでした。９１ｍｍほど、１／３０radほどになると、裏面で面外座屈がきわだってきました。耐力は６．３ｋNほど。さらに進めて、１３６ｍｍ、１／２０radで最大耐力８．７ｋNとなり、最終は１／１３radあたりまで行いました。耐力はやや落ちて８．１ｋNでした。あちこちずいぶん変形の様子が見られます。（上の画像）



サノ：　データをグラフにしてみますと、やわらかなカーブの曲線となっていますね。５段の貫が効いていて、急にがくんと耐力を失うということはないように思われました。軽くて自然素材でできている断熱材がこの程度の耐力があるというのは、とてもありがたいことです。やわらかい素材なので、壊れ方もやさしく、決して人に危害を与えないというところがいいです。
　フォレストボードの耐力実験は以前にもやっていて、その時はビス打ちと釘打ちの両方を試してみました。ワッシャーを用いて留めたので、手間がかかりましたが、解体時に、大きな変形を受ける箇所でビスが折れていたのに驚かされました。前回は寸３角の木材を下地に用いてこしらえましたが、耐力的にはほぼ同じと思います。チーム３の諸君、お疲れ様でした。
（２００７年のフォレストボード実験については、下記参照ください）
http://www.kyotokenchiku.ac.jp/kac/studyoffice/jikkenshitu/fb/fbjikkenA.htm

授業風景より 土壁耐力実験準備始めました

イワモト：建築科２年のイワモトです
オ〜バ：　オオバです
イワモト：今年の構造実験は土壁らしいよ
オ〜バ：　何でもスサを大量に混ぜて柔らかくて軽い土壁をつくるらしい
イワモト：ふつうの藁スサだけでなく、フォレストなんちゃらを混ぜるとか
オ〜バ：　ふ〜ん、ほとんどサノ先生の趣味だね

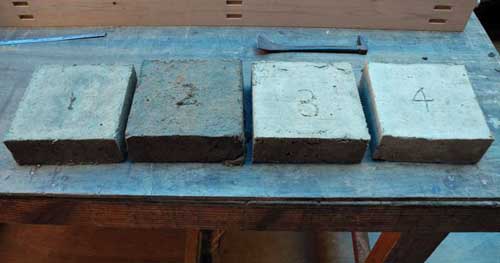

イワモト：あ、これこれ、これがそのなんちゃらボードを混ぜてつくったピース
オ〜バ：　おそらくね。。。１、２、３、４と４種類ある
イワモト：配合ノートがある。なになに、
　　　　　　ピース２０cm角厚さ７cm　２．８ℓ　中に、
　　　　　　フォレストボード２０cm角厚さ１５ミリのボードをほぐして混入せし
　　　　　　１：１．４枚　　１９４g　　６．９kg／１００ℓ
　　　　　　２：１．７枚　　２３５g　　８．４kg／１００ℓ
　　　　　　３：０．７５枚　１０４g　　３．７kg／１００ℓ
　　　　　　４：０．５５枚　　７６g　　２．７kg／１００ℓ
　　　　　これ、わかる？
オ〜バ：　土１００ℓ　中に含まれるフォレストボードの量だろうね
　　　　　通常、１００ℓ　の土に混ぜる藁スサは０．５kg　程度とあるから、５〜１５倍は入れて
　　　　　いるってことだね
イワモト：フォレストボードって、杉皮をほぐした繊維とパルプを混ぜた断熱材って言ってたね
オ〜バ：　今度の実験では、そのボードの耐力試験もやるらしいけど、土壁とボードを合わせた
　　　　　ものもやるらしい
イワモト：さらに、土に混ぜたものもやってみようというわけか
　　　　　そうだ、この間、グループ分けしたんだ
オ〜バ：　そのリストがここにある
　　　　　　A　通常の伝統土壁両面塗り　t７０
　　　　　　B　通常の伝統土壁片面塗り　t５５＋FBt２５貼り
　　　　　　C    FBt２５両面貼り
　　　　　　D　FBt１５＊０．５混入土壁　　（１．９kg／１００ℓ）
　　　　　　E　FBt１５＊１．０混入土壁　　（３．８kg／１００ℓ）
　　　　　　F　藁スサ５kg　  　混入土壁　　（３．３kg／１００ℓ）
　　　　　僕のチームはD
イワモト：僕のチームはEだったかな〜



イワモト：試験も終わって、みんな開放感を満喫しているね。土塗りも楽しそうだ
オ〜バ　：ちょっとやってみるくらいがいいね　１枚分の竹小舞を編むのに、けっこう時間が
　　　　　かかったよ。町家ではあれを１００枚くらいつくるんだぜ、たいへんな量だ
イワモト：１００枚も！１枚で１５０ℓ、２４０kgだから、１５m３で２４t！すごいね
オ〜バ：　全部がそんなに厚いとはかぎらないだろうさ。でも町家の重さの半分以上になるらしいよ
イワモト：やけに詳しいね
オ〜バ：　ちゃんと授業に出てたからね

　　　　　　　　　　　　　　　（僕もちゃんと出てました．．．。　イワモト）

授業風景より 土壁実験の準備です

　建築科２年のマツイです。今年の土壁耐力試験の準備作業を紹介します。
通常の伝統土壁よりもやわらかで軽いものをつくってみようと、フォレストボードという杉皮のリサイクルでできた断熱材をほどいてスサに混ぜてみようという実験です。うまくいくかどうか、試しにサンプルピースをつくろうということになりました。



　画像はフォレストボードを細かくちぎってほどいたものと、土、水です。今回は量的に１／５ほど混ぜたもの、1／３ほど混ぜたものなどをやってみます。意外に土の量に比べてすさの量が多く、混ぜ合わせるのが
難しそうです。このちょっとだけのフォレストボードをちぎって水につけてほどくだけでもずいぶん手間がかかりました。本番の時はどうするんだろう？



　1／５ほど混ぜるのは、何とかそれなりにできましたが、その倍のスサを混ぜるのは、とても塗れそうにありません。１／３ほどで何とかやってみました。型につくるのは何とか格好がつきましたが、竹小舞に塗れるかどうか、心配です。色々とスサの量を変えて、４種類の土サンプルができました。これを乾燥させて、圧縮試験をします。１体しかつくれませんから、信用度の低いデータになってしまいますが、おおよその見当はつくだろうと思っています。ちゃんと固まってくれるといいのですが。どうなるか楽しみです。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（こんな実験も好きなデザイナー、マツイでした）
